Hiệu ứng thác nước trong chip: Vì sao flagship khó xuống tầm trung?

Hiệu ứng thác nước trong chip (waterfall effect) — tức là công nghệ chip hàng đầu của năm nay dần chảy xuống thiết bị tầm trung và giá rẻ của năm sau — đang chịu sức ép lớn. Chris Bergey, Senior VP và GM mảng Client của Arm, chỉ ra rằng chi phí và độ phức tạp ngày càng tăng ở đầu chuỗi khiến chiến lược “tái sử dụng silicon cao cấp của năm trước” có thể không còn bền vững. Bài viết này phân tích chi tiết các yếu tố kỹ thuật và kinh tế dẫn đến thay đổi mô hình này, với số liệu cụ thể về wafer, die, transistor, NPU/GPU/CPU và tác động của AI lên thiết kế SoC — nhằm phục vụ cộng đồng game thủ và kỹ sư quan tâm đến hiệu năng phần cứng.

Chip cao cấp ngày càng đắt đỏ

Chi phí sản xuất tăng mạnh theo tiến trình

Chi phí xây dựng SoC dẫn đầu đã tăng vọt. Bergey nêu rõ: phát triển và sản xuất một chip flagship trên node tiên tiến hiện có thể tiêu tốn “hàng trăm triệu đô la”. Một ví dụ minh họa: Snapdragon 8 Elite Gen 5 được đồn đoán có chi phí sản xuất lên tới khoảng 200 USD mỗi chip — một mức giá đủ để so sánh với giá bán cả một thiết bị giá rẻ.

Nguyên nhân chính:

• Giá wafer tăng theo node: từ wafer ~5.000 USD (Apple A7, 28nm, ~2013) lên ~18.000 USD cho node 3nm (A17/A18 Pro, ~2024) — tăng ~3.5x trong một thập kỷ.
• Kỹ thuật tiên tiến (EUV, vật liệu mới) và thách thức yield làm tăng chi phí trên mỗi mm².
• Die size giữ ở mức lớn do bổ sung nhiều IP: CPU + GPU + NPU + ISP + modem → die thường nằm trong khoảng 100–300 mm² (ví dụ: Apple M1 ≈ 118.91 mm²).

AI đẩy yêu cầu tính năng và bộ nhớ lên cao

Sự bùng nổ tính năng AI là yếu tố làm gia tăng đáng kể yêu cầu thiết kế:

• Tích hợp NPU/AI accelerator: thêm khối tăng số transistors và diện tích die.
• Tăng RAM và băng thông bộ nhớ: mô hình on-device tiêu tốn bộ nhớ, dẫn tới cấu hình 12–16 GB RAM cho smartphone/laptop cao cấp, làm tăng bill-of-materials (BOM).
• Không chỉ hiệu năng hàng đơn nhân/đa nhân, mà còn là throughput cho inference — yêu cầu tối ưu logic, hệ thống và điện năng.

Số liệu chuỗi:

• Transistor: Apple A7 ~1 tỷ transistor → A18 Pro ~20 tỷ transistor.
• Die không giảm tương xứng mặc dù node nhỏ hơn bởi vì nhà thiết kế đổi “diện tích” lấy tính năng/hiệu năng.

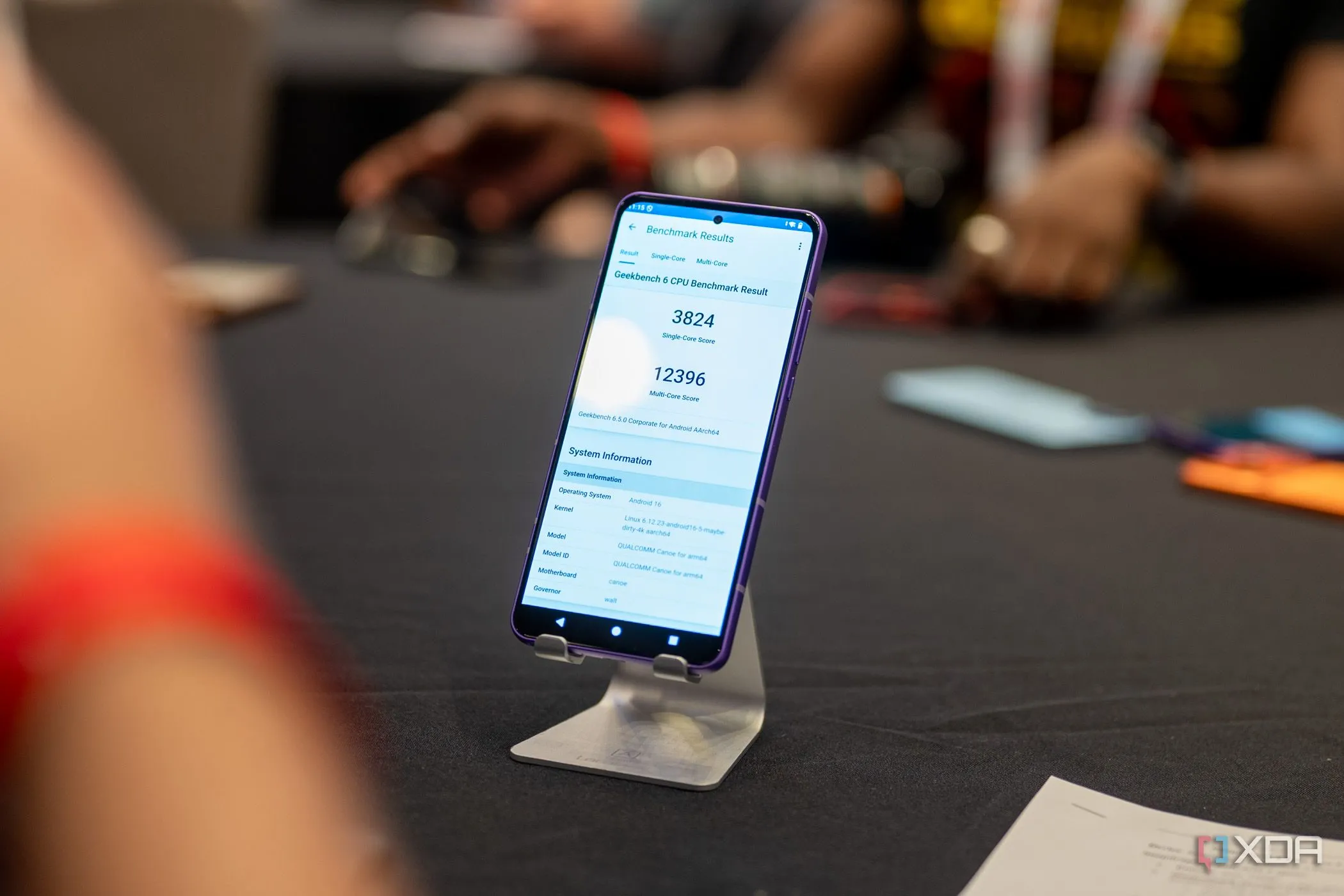

So sánh kết quả benchmark Geekbench 6 cho Snapdragon 8 Elite Gen 5, minh họa phân khúc hiệu năng flagship

Chiến lược mới trước làn sóng AI

Tái thiết kế thay vì binning đơn thuần

Trước đây, mô hình kinh tế phổ biến là dùng binning: sản xuất lượng lớn die rồi phân loại (bin) đem cho thiết bị cao cấp hay cắt bớt tính năng cho tầm trung. Tuy nhiên, Bergey chỉ ra xu hướng hiện nay là thiết kế các lõi/SoC riêng cho từng phân khúc mới:

• Ví dụ Arm C1-Premium: nhỏ hơn khoảng 35% so với C1-Ultra nhưng đạt hiệu năng tương đương ở nhiều benchmark chủ chốt — tối ưu chi phí diện tích die cho phân khúc mid-high.
• Thiết kế “đặc thù phân khúc” giảm nhu cầu mang nguyên chip flagship xuống tầm trung, đồng thời giữ được hiệu năng cần thiết.

5G và các tính năng khác: giảm chi phí nhưng không miễn phí

Ở tầng rất thấp, công nghệ như 5G đã tiến tới thiết bị entry-level, nhưng không bằng cách “nhét” modem 5G đắt tiền vào điện thoại 100 USD. Thay vào đó:

• Modem 5G dùng cho thiết bị giá rẻ là các thiết kế tối ưu chi phí/không phải modem flagship nguyên bản.
• Giá 5G so với 4G có thể còn cao ~15% ban đầu, nhưng chi phí cốt lõi đã giảm ~70% so với thời kỳ đầu, cho phép nhà sản xuất cân bằng giữa giá và tính năng.

Mô hình kinh doanh bù đắp chi phí

Các hãng cân nhắc bù đắp chi phí phần cứng qua phần mềm/dịch vụ:

• Thu phí dịch vụ AI, assistant cá nhân, hoặc gói đăng ký.
• Offload inference lên thiết bị (giảm chi phí cloud) — đây là lý do kinh tế khiến nhiều công ty muốn đẩy AI lên thiết bị người dùng cuối.

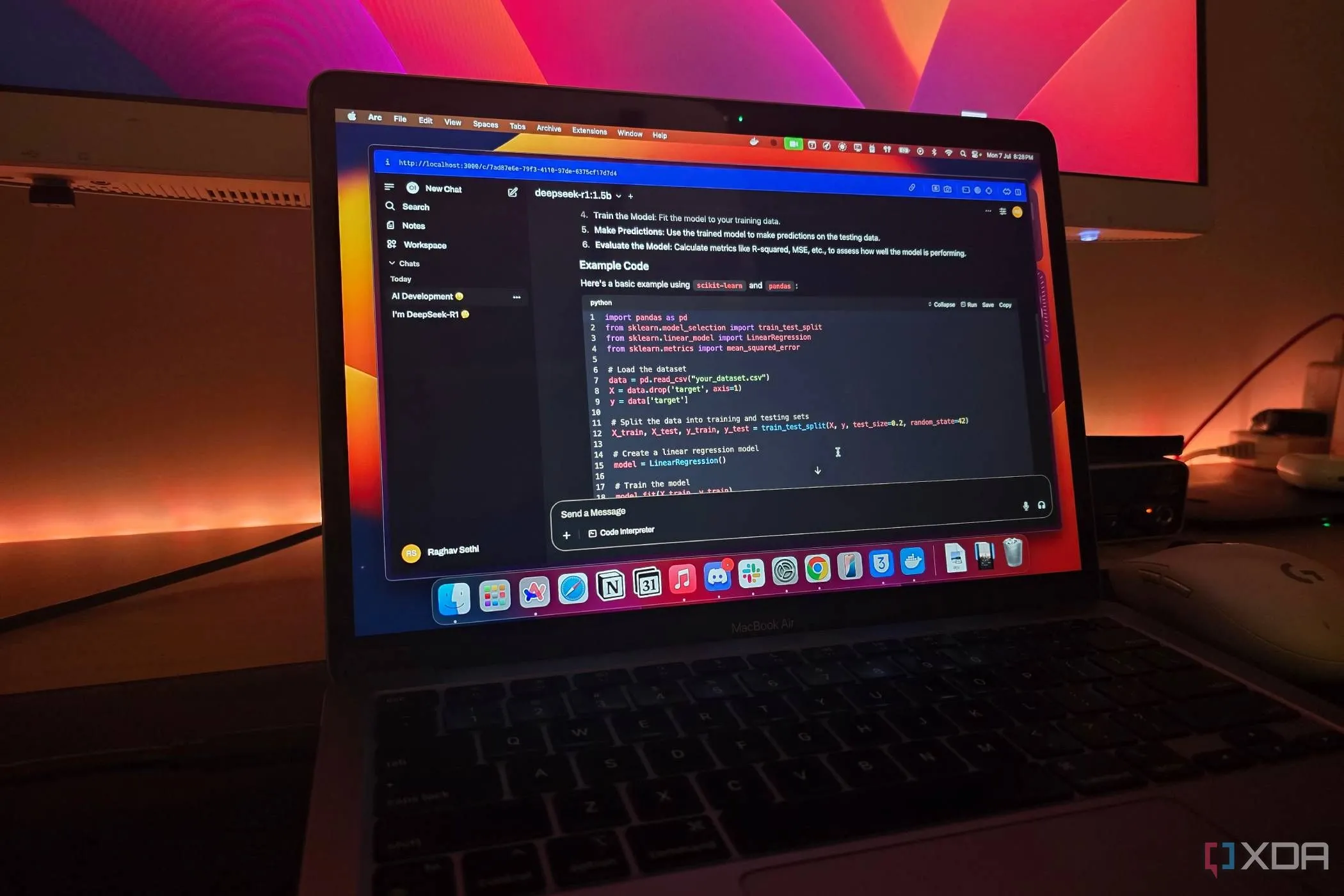

MacBook Air chạy mô hình DeepSeek-R1 cục bộ, minh họa xu hướng xử lý AI on-device trên thiết bị di động và laptop mỏng nhẹ

Công nghệ ở bước ngoặt — hiệu ứng thác nước bị uốn lại

“Nước” không chảy như trước nhưng không biến mất

Bergey mô tả hiện trạng là có “căng thẳng” trong hệ thống: chi phí công nghệ có thể vượt đường cong cung-cầu hoặc điểm nhạy giá của người tiêu dùng. Một số điểm đáng chú ý:

• Hiệu năng thế hệ mới vẫn tăng, nhưng “shrinkage” (thu nhỏ die) ít đem lại lợi ích chi phí như trước.
• Nhà sản xuất có thể tiếp tục tái sử dụng chip flagship cũ nhiều hơn, nhưng đồng thời sẽ xuất hiện nhiều giải pháp trung gian và tối ưu phân khúc.

Trong dài hạn, điều này dẫn tới một chu kỳ đổi mới đa hướng: flagship tiếp tục đẩy giới hạn (NPU, desktop-class performance trên mobile), trong khi các thiết kế cho tầm trung/tầm thấp chuyển sang tối ưu diện tích, điện năng và chi phí sản xuất — bằng kiến trúc mới hoặc core-scale khác.

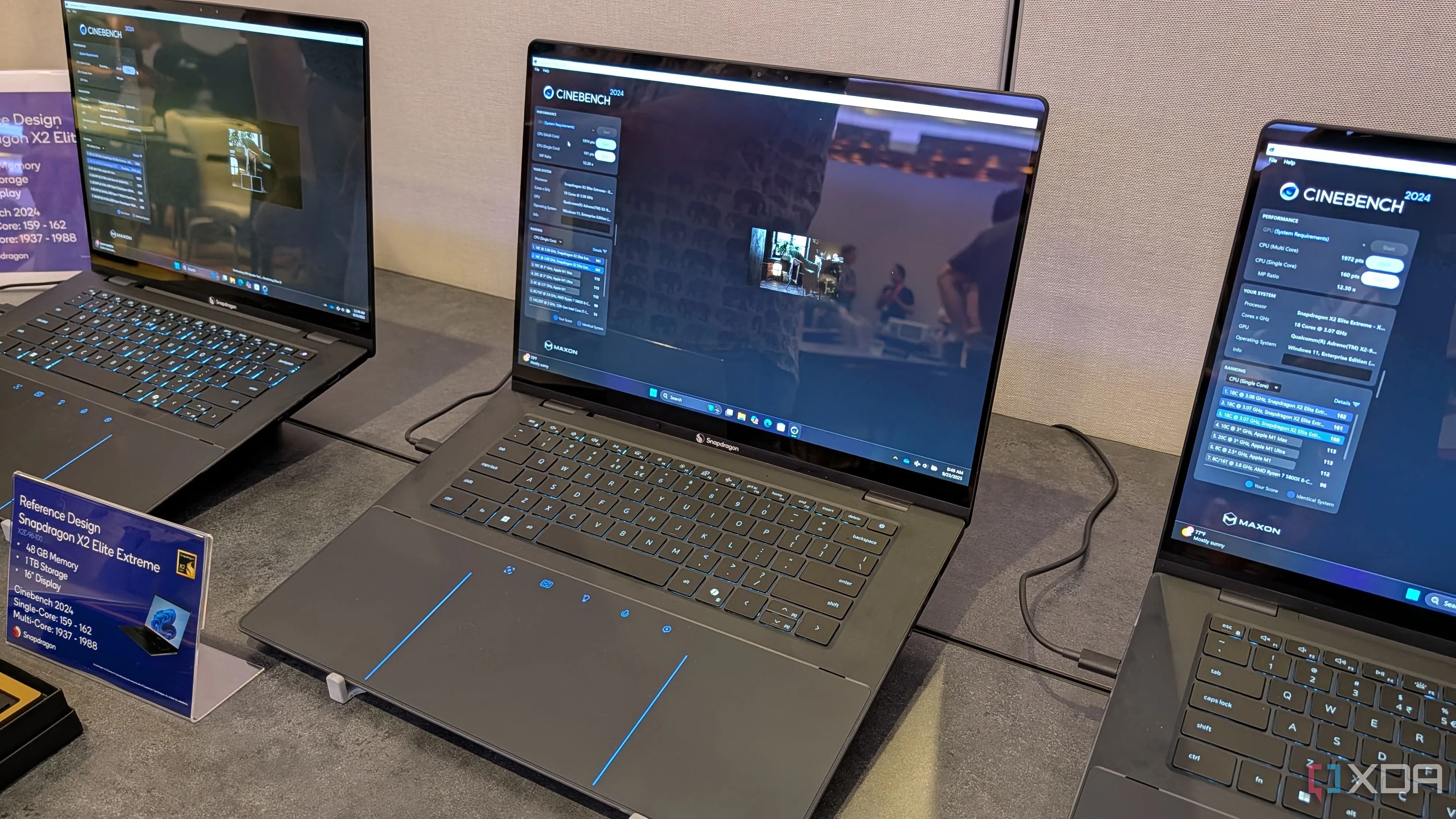

Kết quả benchmark Snapdragon X2 Elite Extreme minh họa áp lực lên hiệu năng và chi phí trong phân khúc flagship

Kết luận

Hiệu ứng thác nước trong chip đang được định hình lại bởi hai lực chính: chi phí sản xuất gia tăng theo node tiên tiến và nhu cầu ngày càng lớn về khả năng xử lý AI on-device (NPU, memory, bandwidth). Kết quả là industry không còn chỉ “đẩy” flagship xuống tầm trung theo cách truyền thống mà phải thiết kế các giải pháp phân khúc mới, tối ưu chi phí diện tích die và tận dụng mô hình dịch vụ để bù đắp. Với game thủ, điều này có nghĩa là:

• Hiệu năng di động tiếp tục được nâng cấp, nhưng mức giá và cấu hình sẽ phân hoá rõ rệt.
• Các tính năng AI tích hợp (tối ưu đồ họa, voice assistant, xử lý hình ảnh) sẽ dần xuất hiện ở nhiều phân khúc hơn nhưng theo các biến thể kỹ thuật khác nhau.

Bạn nghĩ thế nào về việc nhà sản xuất sẽ chọn “tái sử dụng silicon cũ” hay “thiết kế mới theo phân khúc” để mang trải nghiệm chơi game AI đến tay nhiều người hơn? Hãy chia sẻ ý kiến của bạn!
